公制螺纹与英制螺纹代码详解

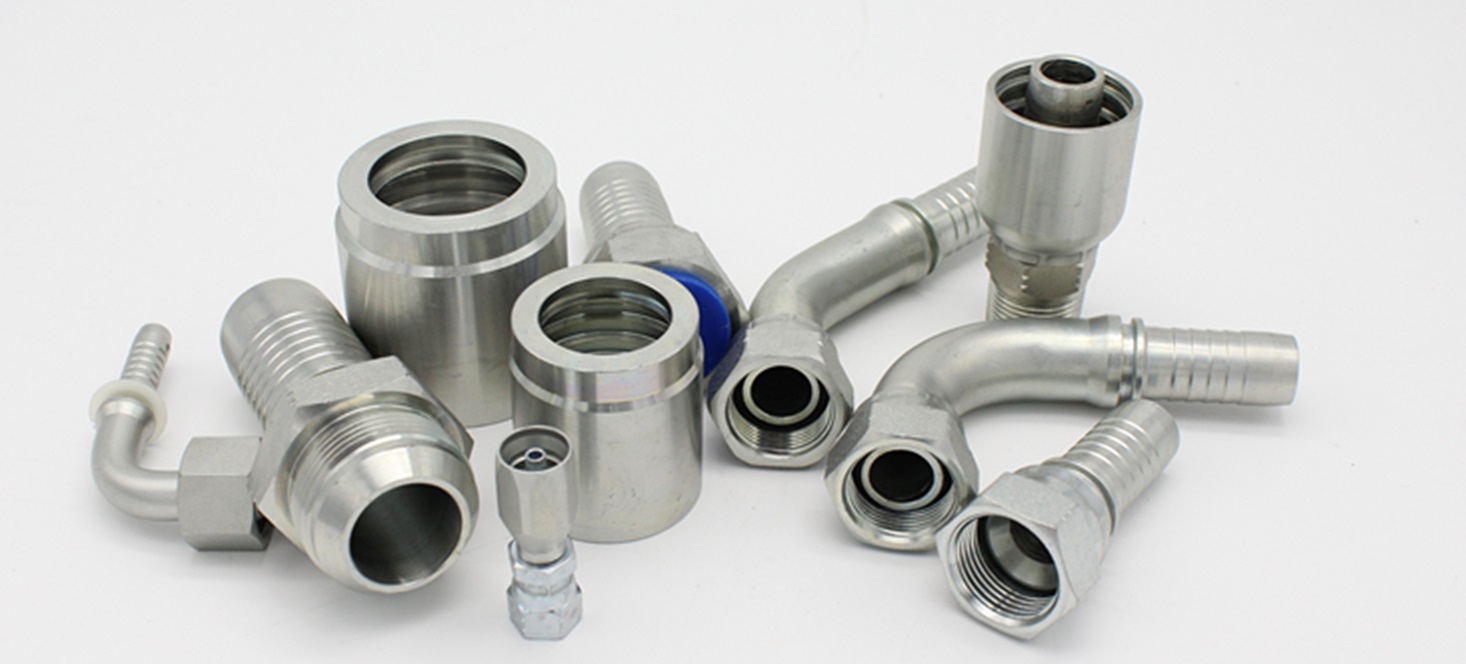

液压接头作为流体动力系统的关键连接件，其螺纹规格直接决定了系统的密封性能和连接可靠性。目前国际通用的液压接头螺纹主要分为公制（Metric）和英制（Imperial）两大体系，二者在牙型、尺寸标注和密封方式上存在显著差异。
1. 公制螺纹（Metric Thread）
公制螺纹采用国际单位制（毫米，mm），由国际标准化组织（ISO）制定，是全球通用的标准螺纹体系。1.1 代码格式
公制螺纹的标准代码格式为：M[直径]×[螺距]-[公差带]。例如，M8×1.25-6g表示：
- M：公制螺纹标识。
- 8：螺纹公称直径（8mm）。
- 1.25：螺距（相邻螺纹峰的距离，单位mm）。
- 6g：公差带（外螺纹用小写字母`g`，内螺纹用大写`H`，如`6H`）。
1.2 常见类型
公制螺纹主要分为粗牙螺纹和细牙螺纹两种：- 粗牙螺纹（Coarse Thread）：默认螺距，通常省略标注。例如，`M10`表示公称直径10mm，默认螺距1.5mm。粗牙螺纹适用于一般紧固件，如螺栓、螺母。
- 细牙螺纹（Fine Thread）：螺距较小，适用于高精度或薄壁零件。例如，`M10×1.25`表示公称直径10mm，螺距1.25mm。
- 左旋螺纹（Left-Hand Thread）：需标注`LH`，如`M10×1.5-LH`，用于防止松动场合，如风扇、旋转机械。
1.3 公差带
公制螺纹的公差带表示螺纹的精度等级，常见的有：- 4H/4h：高精度，适用于航空航天等精密设备。
- 6H/6g：一般机械制造中最常用的公差等级。
- 8H/8g：低精度，适用于建筑、农业机械等对精度要求不高的场合。
2. 英制螺纹（Imperial Thread）
英制螺纹采用英寸（inch）单位，主要在美国、英国等国家使用，分为UNC（粗牙）和UNF（细牙）两大系列。2.1 代码格式
英制螺纹的标准代码格式为：[直径]-[每英寸牙数] [螺纹类型] [公差等级]。例如，1/4"-20 UNC 2A表示：
- 1/4"：螺纹公称直径（1/4英寸）。
- 20：每英寸牙数（20 TPI）。
- UNC：粗牙（UNF为细牙）。
- 2A：公差等级（外螺纹`2A`，内螺纹`2B`）。
2.2 常见类型
英制螺纹主要分为以下几种：1. UNC（Unified Coarse Thread）：粗牙螺纹，适用于一般紧固件。例如，`3/8"-16 UNC`表示公称直径3/8英寸，每英寸16牙。
2. UNF（Unified Fine Thread）：细牙螺纹，适用于高精度连接。例如，`3/8"-24 UNF`表示公称直径3/8英寸，每英寸24牙。
3. BSW（British Standard Whitworth）：英制惠氏粗牙螺纹。例如，`1/2"-12 BSW`表示公称直径1/2英寸，每英寸12牙。
4. BSF（British Standard Fine）：英制惠氏细牙螺纹。例如，`1/2"-16 BSF`表示公称直径1/2英寸，每英寸16牙。
2.3 公差等级
英制螺纹的公差等级分为：- 1A/1B：松配合，易于装配，适用于对精度要求不高的场合。
- 2A/2B：通用标准，最常用的公差等级。
- 3A/3B：紧配合，适用于高精度要求的设备。
3. 总结
- 公制螺纹（M）代码简洁，如`M10×1.5-6g`，适用于全球大多数机械设备。
- 英制螺纹（UNC/UNF）如`1/4"-20 UNC 2A`，主要用于美标和英标设备。
- 选用原则：根据设备标准、受力要求和装配精度选择合适的螺纹类型和公差等级。
掌握这些螺纹代码规则，可以确保机械设计的准确性和装配的可靠性。实际应用时，建议参考ISO（公制）或ANSI/ASME（英制）等标准手册进行核对。
